黃河線纜：一文讀懂架空絕緣電纜

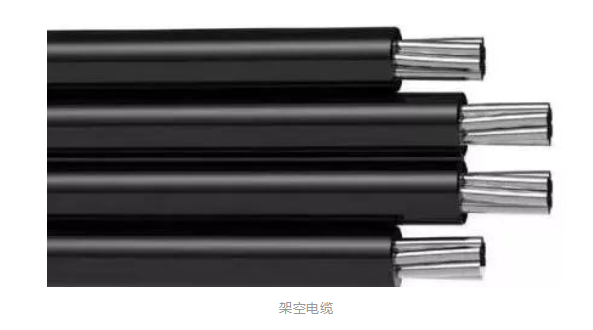

一、架空電纜簡介

架空線電纜介紹架空電纜（全稱架空絕緣電纜），是裝有絕緣層和保護外皮的架空導線，采用類似于交聯電纜生產工藝制造的一種專用電纜，是介于架空導線和地下電纜之間的新的輸電方式架空電纜都是單芯的，按其結構不同可分為硬鋁線結構、硬拉銅線結構、鋁合金線結構、鋼芯或鋁合金芯支撐結構和自承式三芯紋合結構(線芯可為硬鋁或硬銅線)等。

二、架空電纜規格型號表

銅芯、軟銅芯聚乙烯絕緣架空電纜JKY、JKYJ、JKTRY、JKTRYJ型

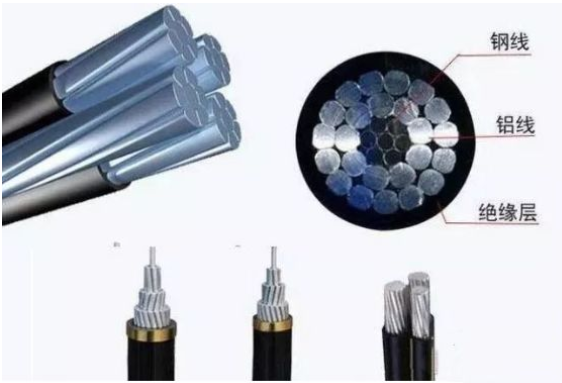

三、架空電纜結構

四、架空電纜優勢

1、 供電可靠性高采用架空電纜可大大降低各類的短路故障(特別是架空裸導線常見的閃絡性故障)，與架空裸導線相比，故障率要低4-6倍。

2 、供電安全性好采用架空電纜使人身觸電傷亡事故大為減少 [3] 。上海電纜研究所曾設專門課題,進行《架空電纜絕緣對人身安全的研究試驗》。經測試和計算表明:即使用手觸及帶電的電纜絕緣表面，其感應電流不到0.1mA(10kV)和0.2mA(35kV)，大大低于電氣安全規程規定的50一100mA致死的標準。

3、 架設和維修方便架空電纜可在任何種類的桿塔上架設，也可沿墻架設，特殊情況下還可在樹叢中穿行，直接用金具固定在樹桿上。可以單回路架設，也可以在同一電桿上架設多回線路，而不要求有寬闊的“電氣走廊”。
